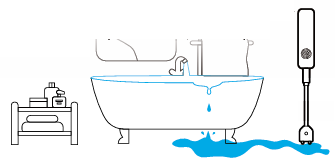

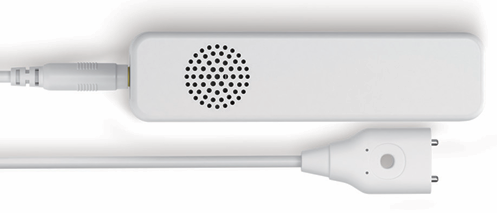

Der Aeotec Wassersensor 8 wurde als Sicherheitssensor entwickelt, um mithilfe von Z-Wave Plus Überschwemmungen und Wasserlecks zu erkennen und zu verhindern. Er basiert auf der Gen8-Technologie und dem S2-Framework von Aeotec. Weitere Informationen zum Wassersensor 8 finden Sie unter diesem Link.
Um zu prüfen, ob der Wassersensor 8 mit Ihrem Z-Wave-System kompatibel ist, konsultieren Sie bitte unsere Z-Wave-Gateway-Vergleichsliste . Die technischen Daten des Wassersensors 8 finden Sie unter diesem Link.

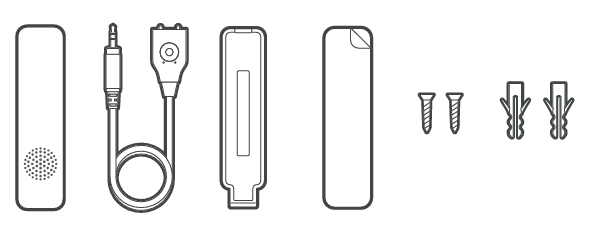

Packungsinhalt:
- Sensoreinheit.
- Wassersonde
- Montagematerial
- Großes doppelseitiges Klebeband
- 2x Schrauben
- 2x Anker

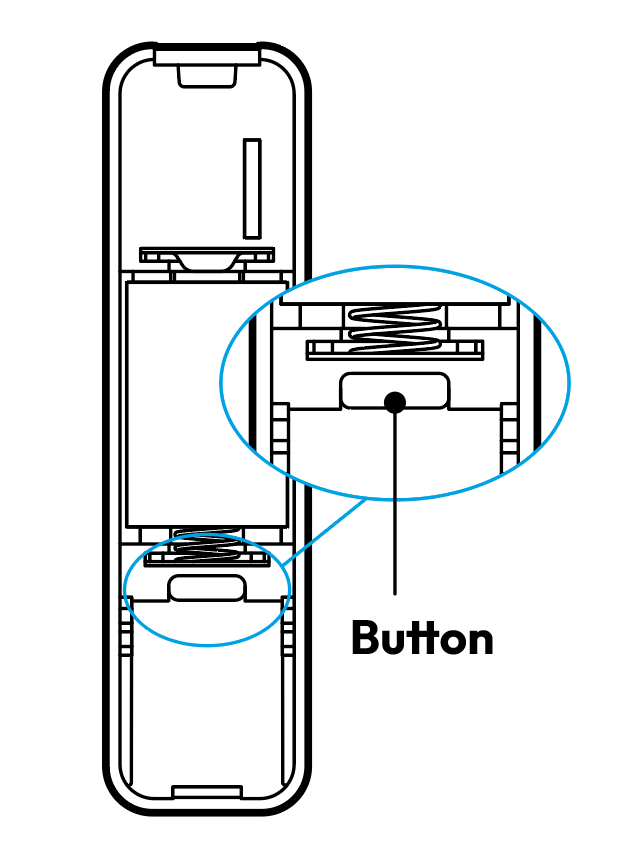

Tastenfunktionen.
Der Umweltsensor unterstützt die folgenden Tastenfunktionen.
| Drucktyp | Funktion | Beschreibung |
| Erste Inbetriebnahme (außerhalb des Netzwerks) | SmartStart-Kopplung | SmartStart: Während dieser Zeit sendet der Wassersensor 8 Anfragen zur Aktivierung des SmartStart-Lernmodus.
|
| Erstes Einschalten (innerhalb des Netzwerks) | 1. Weckbericht 2. Meldet alle Sensordaten | Aufwecken und alle Sensorberichte senden: Der Wassersensor 8 prüft sich selbst auf neue Temperatur- und Feuchtigkeitsdaten, sendet dann eine Aufweckbenachrichtigung und anschließend alle Sensordaten. Der Sensor bleibt 15 Sekunden lang aktiv.
|
| Kurzpresse | 1. Schnellbeendigung des Ein- oder Ausschlussmodus. 2. Netzwerkstatus | Klassischen Ein- oder Ausschlussmodus beenden: Befindet sich der Wassersensor 8 im Ein- oder Ausschlussmodus, wird dieser sofort beendet und der Sensor wechselt in den Standby-Modus. Weckmeldung: Eine Weckmeldung wird an den Z-Wave-Controller/Hub gesendet, sodass alle in der Warteschlange befindlichen Befehle an den Wassersensor 8 gesendet werden können .
|
| 2x Tastendruck | Klassische Inklusion oder Exklusion | Klassische Ein-/Ausschlussfunktion: Dient zum Koppeln oder Entkoppeln des Wassersensors . Der Ausschluss kann unabhängig davon erfolgen, ob der Sensor gekoppelt ist oder nicht.
|
| Langes Drücken/Halten für 3 bis 5 Sekunden. | Meldet alle Sensordaten | Meldet alle Sensordaten : Wenn die Aktionstaste zwischen 3 und 5 Sekunden losgelassen wird, werden alle Sensordaten einschließlich des Batterieberichts an den Z-Wave-Controller/Hub gesendet.
|
| Langes Drücken/Halten >12 Sekunden | Werksreset | Werksreset: Startet einen "lokalen Gerätereset", wodurch der Sensor aus der Hub-Software entfernt und auf die Werkseinstellungen zurückgesetzt wird.
|
Wichtige Sicherheitshinweise.
Bitte lesen Sie diese und weitere Geräteanleitungen sorgfältig durch. Die Nichtbeachtung der Empfehlungen von Aeotec Limited kann gefährlich sein oder einen Gesetzesverstoß darstellen. Der Hersteller, Importeur, Händler und/oder Wiederverkäufer übernehmen keine Haftung für Verluste oder Schäden, die durch die Nichtbeachtung der Anweisungen in dieser Anleitung oder anderen Materialien entstehen.
Halten Sie das Produkt und die Batterien von offenen Flammen und extremer Hitze fern. Vermeiden Sie direkte Sonneneinstrahlung und Hitzeeinwirkung. Entfernen Sie stets alle Batterien aus Geräten, die gelagert und nicht verwendet werden. Auslaufende Batterien können das Gerät beschädigen. Verwenden Sie keine Akkus. Achten Sie beim Einlegen der Batterien auf die richtige Polarität. Unsachgemäße Verwendung von Batterien kann das Produkt beschädigen.
Der Wassersensor 8 ist ausschließlich für die Verwendung in trockenen Innenräumen vorgesehen. Nicht in feuchten, nassen oder nassen Umgebungen verwenden.
Schnellstart.
Die Inbetriebnahme Ihres Water Sensor 8 ist denkbar einfach: Sie müssen ihn lediglich installieren und mit Ihrem Z-Wave-Netzwerk verbinden. Die folgende Anleitung beschreibt, wie Sie Ihren Water Sensor 8 mithilfe eines vorhandenen Gateways in Ihr Z-Wave-Netzwerk einbinden .
Einlegen der Batterie.
Der Wassersensor 8 verfügt über eine Batterielasche, die verhindert, dass das Gerät vor dem Kauf die Batterie verbraucht. Entfernen Sie diese Lasche unbedingt, bevor Sie mit der Installation fortfahren.

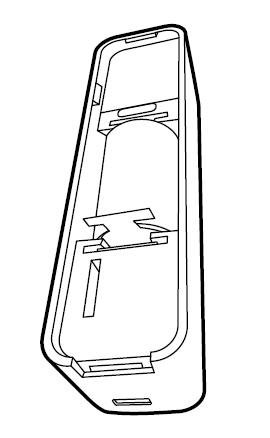

1. Schieben Sie die hintere Abdeckung heraus

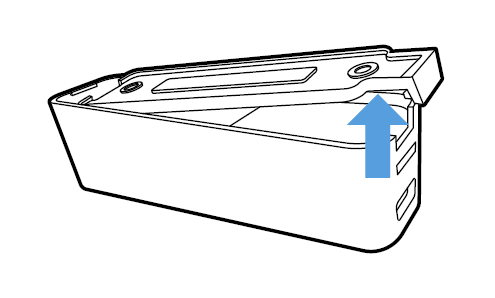

2. Klappen Sie die hintere Abdeckung hoch
3. Ziehen Sie die Batterielasche heraus, wodurch die Batterie angeschlossen werden sollte.
4. Der Wassersensor 8 kann nun mit jedem kompatiblen Z-Wave-Controller gekoppelt werden.
Verwendung eines vorhandenen Gateways zur Kopplung.
In diesem Abschnitt werden die ersten Schritte zum Anschluss des Wassersensors 8 kurz erläutert . Für detailliertere Anweisungen zum Anschluss dieses Produkts an Ihren Hub klicken Sie bitte auf den entsprechenden Hub.
Klassischen Kopplungsmodus mit Wassersensor 8 aktivieren:
Drücken Sie die Taste zweimal (2x) innerhalb von 1 Sekunde, während sich Ihr Hub im Kopplungsmodus befindet. Die grüne LED blinkt schnell, wenn der Sensor versucht, sich einzubinden/zu koppeln oder auszuschließen/zurückzusetzen (abhängig davon, in welchem Modus sich Ihr Z-Wave-Controller befindet).
Verwendung eines vorhandenen Gateways zur Kopplung.
In diesem Abschnitt werden die ersten Schritte zum Anschluss des Wassersensors 8 kurz erläutert . Für detailliertere Anweisungen zum Anschluss dieses Produkts an Ihren Hub klicken Sie bitte auf den entsprechenden Hub.
- Aeotec AutoPilot:
- Autopilot-Benutzeroberfläche öffnen
- Klicken Sie auf " GERÄTE "
- Klicken Sie auf " + Neu hinzufügen ".
- Klicken Sie auf " + "
- Klicken Sie auf " + Hinzufügen "
- Tippen Sie nun innerhalb einer Sekunde zweimal auf die Aktionstaste Ihres Wassersensors 8 .
- Aeotec Smart Home Hub / SmartThings:
- Öffne die SmartThings-App.
- Tippen Sie auf + (oben rechts).
- Tippen Sie auf „Gerät hinzufügen“.
- Tippen Sie auf „ In der Nähe scannen“ .
- Tippen Sie nun innerhalb einer Sekunde zweimal auf die Aktionstaste Ihres Wassersensors 8 .
- Klicken Sie auf „ Einrichten “, wenn das neue Gerät angezeigt wird.
- Scannen Sie den QR-Code oder geben Sie den 5-stelligen DSK-Code ein .
- Home Assistant / Z-WaveJS:
- Home Assistant öffnen
- Klicken Sie unten links auf der Seite auf „ Konfiguration “.
- Klicken Sie auf „ Integrationen “.
- Klicken Sie auf " Konfigurieren ".
- Klicken Sie auf " KNOTEN HINZUFÜGEN ".
- Klicken Sie auf " EINSCHLIESSUNG STARTEN " .
- Tippen Sie nun innerhalb einer Sekunde zweimal auf die Aktionstaste Ihres Wassersensors 8 .
- Hubitat:
- Öffnen Sie Ihre Hubitat-Oberfläche.
- Klicken Sie auf „ Geräte “.
- Klicken Sie auf „ Geräte suchen “.
- Klicken Sie auf " Z-Wave ".
- Klicken Sie auf „ Z-Wave-Einbindung starten “ .
- Tippen Sie nun innerhalb einer Sekunde zweimal auf die Aktionstaste Ihres Wassersensors 8 .
- SmartStart QR-Code-Scanning:
- Wenn Ihr Z-Wave-Gateway SmartStart unterstützt, können Sie den QR-Code auf dem Wassersensor scannen , um den Sensor automatisch zu koppeln, sofern Ihr Z-Wave-Hub dies unterstützt.
- Sie können Ihren Hub in den SmartStart-Kopplungsmodus versetzen und anschließend den Wassersensor 8 einschalten, um den Sensor automatisch zu koppeln.
- Für die meisten anderen Hubs:
- Stellen Sie Ihren Z-Wave-Hub so ein, dass neue Z-Wave-Geräte verbunden werden können.
- Tippen Sie auf den Wassersensor . Tippen Sie innerhalb von 1 Sekunde 2 Mal auf die Aktionstaste .
- Scannen Sie bei Aufforderung den QR-Code oder geben Sie den 5-stelligen DSK-Code ein.
Der Wassersensor 8 verwendet doppelseitiges Klebeband, um ihn auf jeder flachen Oberfläche zu befestigen und die Sonde an der Stelle auszufahren , an der Sie Wasseransammlungen vermuten.
Achten Sie darauf, den Sensor an einem gut belüfteten Ort zu installieren.
WakeUp Bericht.
Dieses Gerät ist batteriebetrieben und befindet sich zur Batterieschonung die meiste Zeit im Tiefschlafmodus. Die Kommunikation mit dem Gerät ist eingeschränkt. Für die Kommunikation mit dem Wassersensor ist ein Z-Wave-Controller im Netzwerk erforderlich.
Dieses Gerät wacht regelmäßig auf und meldet seinen Wachzustand durch Senden eines WakeUpberichts. Der Controller kann dann vorab festgelegte Befehle an den Wassersensor senden , um diesen zu steuern, bevor er wieder in den Schlafmodus wechselt.
Wenn das Gerät in einen Z-Wave-Controller eingebunden wurde, übernimmt dieser üblicherweise alle notwendigen Konfigurationen. Das Aufwachintervall stellt einen Kompromiss zwischen maximaler Akkulaufzeit und den gewünschten Reaktionen des Geräts dar.
Weckwassersensor :
- Tippen Sie die Taste einmal an, um den Wassersensor 15 Sekunden lang zu aktivieren.
Entfernen Ihres Wassersensors aus einem Z-Wave-Netzwerk (Ausschluss) .
Der Wassersensor kann jederzeit aus Ihrem Z-Wave-Netzwerk entfernt werden. Dazu benötigen Sie ein bestehendes Z-Wave-Netzwerk. Die folgende Anleitung erklärt Ihnen, wie Sie dies mit Ihrem bestehenden Z-Wave-Netzwerk durchführen.
Diese Methode kann mit jedem primären Z-Wave-Controller verwendet werden, auch wenn dieser nicht direkt mit dem Wassersensor gekoppelt ist .
Über ein bestehendes Gateway.
1. Versetzen Sie Ihr Gateway oder Ihren Controller in den Z-Wave-Entkopplungs- oder Ausschlussmodus. (Informationen dazu finden Sie im Handbuch Ihres Controllers/Gateways.)
2. Tippen Sie innerhalb von 1 Sekunde zweimal auf den Knopf am Wassersensor .
3. Ihr Gateway sollte bestätigen, ob der Wassersensor erfolgreich aus Ihrem Netzwerk ausgeschlossen wurde.
Manuelles Zurücksetzen des Wassersensors auf Werkseinstellungen .
Dieses Gerät lässt sich auch ohne Beteiligung eines Z-Wave-Controllers zurücksetzen. Diese Vorgehensweise sollte nur angewendet werden, wenn der primäre Controller nicht funktioniert, da sonst ein nicht existierender Phantomknoten im Controller verbleibt.
Wassersensor auf Werkseinstellungen zurücksetzen :
- Drücken Sie den Knopf des Wassersensors mindestens 12 Sekunden lang.
Produktverwendung.
Sobald das Gerät mit Ihrem Z-Wave-Netzwerk gekoppelt ist, beginnt es mit der Überwachung aller Luftparameter. Die Messung erfolgt alle 15 Minuten. Durch einmaliges Antippen des Manipulationsschalters wird eine sofortige Messung ausgelöst und die Anzeige entsprechend dem Gefahrengrad angepasst.
Unaufgefordert gemeldete Sensoren.
Luftfeuchtigkeit: +/- 3 % relative Luftfeuchtigkeit, +/- 1 %
- Standardaktivität :
- Die Luftfeuchtigkeit wird alle 15 Minuten überprüft.
- Bei der Überprüfung wird die Luftfeuchtigkeit gemeldet, wenn die aktuelle relative Luftfeuchtigkeit um +/- 5% gegenüber dem zuvor gemeldeten Wert abweicht.
- Wenn sich die Luftfeuchtigkeit nach 43200 Sekunden (oder 12 Stunden) nicht ändert oder nicht über +/- 5% RH gemeldet wird, wird unabhängig von der Änderung ein neuer Luftfeuchtigkeitswert gemeldet.
- Einstellungen, die diesen Bericht beeinflussen
- Parameter 1 [4 Byte] = 900
- Parameter 3 [1 Byte] = (Dezimalwert * 0,1 = Luftfeuchtigkeit)
- EU/US = 50 (oder +/- 5,0 % relative Luftfeuchtigkeit)
- Parameter 24 [4 Byte] = 43200
Hysteresetemperatur: 0 ... 65 °C +/- 1 Kelvin
- Standardaktivität:
- Die Temperatur wird alle 15 Minuten überprüft.
- Bei der Überprüfung wird eine Temperaturänderung gemeldet, wenn diese +/- 2,0 °C (EU) bzw. +/- 3,6 °F (US) gegenüber dem zuvor gemeldeten Wert beträgt.
- Wenn sich die Temperatur nach 43200 Sekunden (oder 12 Stunden) nicht ändert oder nicht über +/- 2,0 °C (EU) bzw. +/- 3,6 °F (US) Grad liegt, wird unabhängig von der Änderung ein neuer Temperaturwert gemeldet.
- Einstellungen, die diesen Bericht beeinflussen
- Parameter 1 [4 Byte] = 900
- Parameter 2 [1 Byte] = (Dezimalwert*0,1 = Temperaturschwelle)
- US = 36 (oder +/-3,6 °F)
- EU = 20 (oder +/-2,0 °C)
- Parameter 24 [4 Byte] = 43200
Taupunkt: 0 ... 65 °C +/- 1 Kelvin (berechnet aus anderen Sensorwerten)
- Ein neuer Bericht wird immer dann erstellt, wenn ein neuer Wert für Luftfeuchtigkeit oder Temperatur gemeldet wird.
Batteriebericht:
- Spannungspegel und Batteriepegel
- 2,90 V oder höher = 100 % Akkuladestand
- 2,6 V oder weniger = 0 % Akkuladestand
- Standardaktivität:
- Sendet beim Aufwachen oder Einschalten einen neuen Batteriebericht.
- Wenn der Akkustand unter 20 % sinkt, wird ein Akkubericht gesendet.
- Einstellungen, die diesen Bericht beeinflussen:
- Parameter 23 [1 Byte] = 20
Berichte und Befehlsklasse.
Die gemessenen Werte für Luftfeuchtigkeit und Temperatur werden an Ihr Z-Wave-Gateway gemeldet. Nachfolgend sind die primären Befehlsklassen aufgeführt, die zur Meldung der Sensorwerte verwendet werden.
Hauptbefehlsklassen und Beschreibungen.
Jede Befehlsklasse gibt spezifische Werte an Ihr Z-Wave-Gateway aus. Nachfolgend finden Sie einen kurzen Auszug der Informationen, die in Ihrem Controller angezeigt werden sollten, sofern dieser unterstützt wird.
Benachrichtigungsbericht
Wasseralarm (0x05)
Wasserleck = 0x02
Kein Wasser = 0x00
Heimüberwachung (0x07)
Manipulation = 0x03
Leerlauf = 0x00
Energieverwaltung (0x08)
Leerlauf = 0x00
angelegte Leistung = 0x01
Netzanschluss getrennt = 0x02
Netzanschluss = 0x03
Batterie ersetzen = 0x0B
Wetteralarm (0x10)
Leerlauf = 0x00
Feuchtigkeitswarnung = 0x02
Hitzealarm (0x04)
Leerlauf = 0x00
Überhitzung = 0x02
Unterhitzung = 0x06
Binärsensor V2
Wasser (0x06)
0x00 = Fenster/Magnet ist geschlossen
0xFF = Fenster/Magnet ist geöffnet
Allgemein (0x01)
0x00 = Kein Schimmel
0xFF = Gefährliche Umgebung
Multilevel-Sensor V11
Lufttemperatur
Skala = Celsius oder Fahrenheit
Genauigkeit = 1
Größe = 2
Luftfeuchtigkeit
Skala = Prozent
Genauigkeit = 0
Größe = 2
Taupunkt
Skala = Celsius oder Fahrenheit
Genauigkeit = 1
Größe = 2
Assoziationsgruppen.
Die Gruppenzuordnung ist eine spezielle Funktion in Z-Wave, mit der Sie dem Wassersensor mitteilen können, mit welchen Geräten er kommunizieren darf. Manche Geräte verfügen nur über eine Gruppenzuordnung für das Gateway, andere über mehrere Gruppenzuordnungen, die für bestimmte Ereignisse verwendet werden können. Diese Funktion wird nicht häufig genutzt, aber wenn sie verfügbar ist, können Sie damit direkt mit Z-Wave-Geräten kommunizieren, anstatt eine Szene innerhalb eines Gateways zu steuern, was zu unvorhergesehenen Verzögerungen führen kann.
Manche Gateways bieten die Möglichkeit, Gruppenzuordnungen für Geräte mit diesen speziellen Ereignissen und Funktionen festzulegen. Dies wird typischerweise verwendet, damit Ihr Gateway den Status des Wassersensors sofort aktualisieren kann .
Standardmäßig sollte Ihr primäres Gateway während der Kopplung Ihrer Sirene automatisch mit dem Wassersensor verbunden worden sein . Falls Sie einen sekundären Z-Wave-Controller verwenden, müssen Sie diesen mit Ihrem Wassersensor verknüpfen , damit der sekundäre Controller seinen Status aktualisieren kann.
| Gruppennummer | Beschreibung | Parameter # Referenz | Beschreibung |
|---|---|---|---|
| 1 | Lebenslinie | N / A | Dem Z-Wave-Controller/Hub zugewiesen: Legt fest, wohin dieser seine Standardberichte senden soll. |
| 2 | Kontrolle | N / A | Basisfunktion: Steuert das Ein- und Ausschalten eines Geräts sowie den Öffnungs-/Schließzustand des Magneten. |
| 3 | Alarm | N / A | Benachrichtigungsbericht: Sendet eine Alarmmeldung, wenn sich der Magnet im geöffneten Zustand befindet. |
| 4 | Manipulationsschutz | N / A | Benachrichtigungsbericht: Sendet eine Alarmmeldung, wenn ein Sabotagealarm ausgelöst wird. |
| 5 | Temperatur-Hoch-Auslöser | 14, 18 | Die Basiseinstellung gibt einen EIN-Befehl aus, wenn die gemessene Temperatur höher ist als der in Parameter 14 festgelegte Sollwert. |
| 6 | Niedrige Temperaturauslösung | 15, 19 | Die Basiseinstellung gibt einen EIN-Befehl aus, wenn die gemessene Temperatur niedriger ist als der in Parameter 15 festgelegte Sollwert. |
| 7 | Auslöser für hohe Luftfeuchtigkeit | 16, 20 | Die Basiseinstellung gibt einen EIN-Befehl aus, wenn die gemessene Luftfeuchtigkeit höher ist als der in Parameter 16 festgelegte Wert. |
| 8 | Auslöser bei niedriger Luftfeuchtigkeit | 17 | Die Basiseinstellung gibt einen EIN-Befehl aus, wenn festgestellt wird, dass die Luftfeuchtigkeit niedriger ist als der auf Parameter 17 eingestellte Wert. |
| 9 | Schimmelgefahr | 13 | Der Benachrichtigungsbericht sendet Alarmmeldungen, wenn Schimmelgefahr besteht. |
| 10 | Lufttemperatur | N / A | Der Multilevel-Sensorbericht sendet einen Temperaturbericht an ein Z-Wave-Gerät, das externe Z-Wave-Temperaturberichte empfangen kann. Nützlich für Z-Wave-Geräte zur Temperaturregelung, wie z. B. Thermostate. |
Es gibt weitere, erweiterte Parametereinstellungen und Gruppenzuordnungseinstellungen, die in diesem Leitfaden nicht aufgeführt sind. Im Anhang finden Sie das detaillierte technische Datenblatt des Wassersensors 8, das alle Funktionen des Wassersensors 8 beschreibt , die in diesem Leitfaden möglicherweise fehlen.
Hier ist die Konfigurationsparametertabelle für den AEOTEC Wassersensor 8 :
| Parameter # | Bytegröße | Beschreibung | Einstellungen / Werte | Wertbeschreibung |
| 0x01 (1) | 4 | Schwellenwert-Prüfzeit festlegen Legt das Prüfintervall fest. | 0 30 ~ 65535 | Deaktivieren Sekunden (Mindestzeit beträgt 30 Sekunden im Akkubetrieb) |
| 0x02 (2) | 1 | Mindesttemperaturänderung, die zu melden ist Löst bei Temperaturänderungen einen Temperaturbericht aus. | 0 1 ~ 255 | Deaktivieren 0,1 ~ 25,5 Grad |
| 0x03 (3) | 1 | Mindeständerung der Luftfeuchtigkeit, die gemeldet werden muss Löst bei Änderungen einen Feuchtigkeitsbericht aus. | 0 1 ~ 255 | Deaktivieren 0,1 ~ 25,5 % |
| 0x04 (4) | 1 | LED-Anzeige aktivieren (Bitfeld) Legt fest, wann die grüne oder rote LED Ereignisse anzeigt. | 0 ~ 31 (0x00 ~ 0x1F) | 0: Alle Anzeigen deaktivieren. Bit 0: Periodische Berichte (grün) Bit 1: Bericht zum Aufwachintervall (grün) Abschnitt 2: Schimmelpilzwarnung (rot) Bit 3: Gerätemanipulation (rot) Bit 4: Statusänderung des potentialfreien Kontakts (rot) |
| 0x05 (5) | 1 | Polarität für potentialfreien Kontaktsensor Legt die Alarmzustandslogik für den potentialfreien Kontakt fest. | 0 1 | Alarm bei geschlossenem Zustand, Leerlauf bei geöffnetem Zustand Alarm bei geöffnetem Zustand, Leerlauf bei geschlossenem Zustand |
| 0x06 (6) | 1 | Auslöser der Gruppe 2 Definiert den Status des trockenen Kontakts, der die Gruppe 2 auslöst. | 0 1 2 | Schalten nach dem Schließen und Öffnen des potentialfreien Kontakts Schalten nach Schließung des potentialfreien Kontakts Schalten nach dem Öffnen des potentialfreien Kontakts |
| 0x07 (7) | 1 | Befehl an Gruppe 2 senden Definiert den Befehl, der an die zweite Assoziationsgruppe gesendet wird. | 0 1 2 | An Aus Ein und Aus |
| 0x08 (8) | 1 | Grundlegende Eins der Gruppe 2 Der für das Ereignis „Ein“ gesendete Basiswert wurde festgelegt. | 0 ~ 255 | Wert (Standardwert: 255) |
| 0x09 (9) | 1 | Grundkenntnisse der Gruppe 2 Grundwert für das Ereignis „Aus“ gesendet. | 0 ~ 255 | Wert (Standardwert: 0) |
| 0x0A (10) | 1 | Benachrichtigungstyp Legt die Zuordnung von Benachrichtigungs- und Sensortypen fest. | 0 1 2 3 4 5 6 7 8 | Wasseralarm Rauchmelder CO-Alarm CO2-Alarm Zutrittskontrolle (Tür/Fenster) Zugangskontrolle (Neigung) Heimüberwachung (Bewegungsmelder) Haussicherheit (Glasbruch) Notalarm (Panik) |
| 0x0C (12) | 1 | Sensorbegrenzungsaktivierung (Bitfeld) Ermöglicht die Festlegung von Grenzwerten für Temperatur und Luftfeuchtigkeit. | 0 ~ 15 (0x00 ~ 0x0F) | 0: Deaktivieren Bit 0: Obere Temperaturgrenze Bit 1: Obere Luftfeuchtigkeitsgrenze Bit 2: Untere Temperaturgrenze Bit 3: Untere Feuchtigkeitsgrenze |
| 0x0D (13) | 1 | Offset-Wert für Schimmelpilzwarnung Passt den Feuchtigkeitsschwellenwert für Schimmelbildung an. | 0 ~ 40 | Offset-Wert |
| 0x0E (14) | 2 | Temperatur Oberer Wasserzeichen Sendet BASIC Set an Gruppe 5, wenn der Grenzwert überschritten wird. | 1 ~ 1000 | 0,1 ~ 100,0 Grad |
| 0x0F (15) | 2 | Temperatur Untere Wassermarke Sendet BASIC Set an Gruppe 6, wenn unten angegeben. | -200 ~ 1000 | -20,0 ~ +100,0 Grad |
| 0x10 (16) | 2 | Obere Wassermarke der Luftfeuchtigkeit Sendet BASIC Set an Gruppe 7, wenn der Grenzwert überschritten wird. | 0 ~ 1000 | 0 ~ 100,0 % |
| 0x11 (17) | 2 | Untere Wassermarke für Luftfeuchtigkeit Sendet BASIC Set an Gruppe 8, wenn unten angegeben. | 0 ~ 1000 | 0 ~ 100,0 % |
| 0x12 (18) | 1 | Hochtemperatur-Auslöser-Basisset Wert wird bei Auslösung an Gruppe 5 gesendet. | 0 ~ 255 | Grundwert |
| 0x13 (19) | 1 | Niedrigtemperatur-Auslöser-Basisset Wert wird bei Auslösung an Gruppe 6 gesendet. | 0 ~ 255 | Grundwert |
| 0x14 (20) | 1 | Auslöser für hohe Luftfeuchtigkeit BASIC-Set Wert wird bei Auslösung an Gruppe 7 gesendet. | 0 ~ 255 | Grundwert |
| 0x15 (21) | 1 | Auslöser für niedrige Luftfeuchtigkeit (Basis-Set) Wert wird bei Auslösung an Gruppe 8 gesendet. | 0 ~ 255 | Grundwert |
| 0x16 (22) | 1 | Binären Sensorbericht aktivieren Rückwärtskompatibilität für den Alarmzustand. | 0 1 | Deaktivieren Aktivieren |
| 0x17 (23) | 1 | Niedrige Batteriestandsschwelle Pegel zur Meldung eines niedrigen Batteriestands. | 10 bis 50 | 10 ~ 50 % |
| 0x18 (24) | 4 | Periodische Berichte Berichtszeitraum für Batterie, Temperatur und Luftfeuchtigkeit. | 0 10 ~ 65535 | Deaktivieren Sekunden (Minimum 30 Sekunden) |
| 0x19 (25) | 1 | Temperaturabweichung Kalibriert den Temperatursensorwert. | -200 ~ 200 | -20,0 ~ 20,0 Grad |
| 0x1A (26) | 2 | Feuchtigkeitskompensation Kalibriert den Wert des Feuchtigkeitssensors. | -200 ~ 200 | -20,0 ~ 20,0 % |
| 0x40 (64) | 1 | Temperatur- und Taupunktskala Legt den Maßstab für automatische Berichte und Einstellungen fest. | 0 1 | Celsius Fahrenheit |
Technische Daten:
- Name: Wassersensor 8
- Modellnummer:
- ZWA056-C
- Z-Wave-Produkt-ID:
- EU: 0371.0002.0038
- Sensoren: Wasserkontaktsensor, Temperatur, Luftfeuchtigkeit, Taupunkt
- Produktabmessungen: 69,9 x 17,8 x 19,6 mm
- Sondenlänge: 176,53 cm
- Sondenabmessungen: 40,8 x 19,4 x 9 mm
- Funkprotokoll : Z-Wave Plus 2 (Serie 800)
- Z-Wave-Hardware: EFR32ZG23
- Z-Wave-Version: 7.22 oder höher
- Funkfrequenz :
- 868,4 - 869,8 MHz
- Z-Wave Plus-zertifiziert: Ja
- Z-Wave Sendeleistung: 14 dBm
- S2-Sicherheit: Ja
- Smart Start: Ja
- LongRange: Ja
- Repeater: Ja (bei gekoppelter Stromversorgung über USB und fortgesetzter Nutzung über USB)
- Stromversorgung: USB (optional)
- USB-Arbeitsstrom: 12 mA
- USB-Standby-Strom: 6 mA
- Batterie: 1x CR14250
- Betriebsspannungsbereich der Batterie: 2,4 - 3,3 V DC
- Batterielebensdauer: Bei werkseitiger Standardeinstellung bis zu 2 Jahre.
- LED-Anzeigefarbe: Rot/Grün
- Betriebsfeuchtigkeit: 10 bis 95 %
- Betriebstemperatur: 0 °C bis 40 °C
- Lagertemperatur: -30 °C bis 70 °C
- Reichweite:
- Mehr als 40 Meter in Innenräumen.
- Bis zu 150 Meter im Freien.
Was this article helpful?
That’s Great!
Thank you for your feedback
Sorry! We couldn't be helpful
Thank you for your feedback
Feedback sent
We appreciate your effort and will try to fix the article
