MCO Home F7-M4A Fan Coil-Thermostat Benutzerhandbuch

Der Gebläsekonvektor-Thermostat F7-M4A-ZB30 ist ein Zigbee 3.0-fähiges Gerät zur Regelung der Raumtemperatur. Er wird hauptsächlich in 4-Rohr-Gebläsekonvektorsystemen eingesetzt. Er misst die Raumtemperatur und regelt die Lüftergeschwindigkeit automatisch auf Basis der Temperaturdifferenz. Das Gerät zeichnet sich durch hohe Zuverlässigkeit und Praxistauglichkeit aus.

Warnhinweise:

• Lies die Anleitung, bevor du das Gerät startest!
• Dieses Produkt ist kein Spielzeug. Bleiben Sie außer Reichweite von Kindern und Tieren!
• Setzen Sie das Gerät nicht Feuchtigkeit, Wasser oder anderen Flüssigkeiten aus. Keine Flüssigkeiten in die Nähe oder auf das Gerät legen!
• Versuchen Sie nicht, das Gerät selbst zu zerlegen, zu reparieren oder zu modifizieren!
• Dieses Produkt ist ausschließlich für den Innengebrauch gedacht. Nicht im Freien verwenden!
• VORSICHT!
  Nur in eine UL/ETL/CE-zertifizierte Kunststoff-Abzweigdose eingebaut. Die Mindestgröße sollte 65*65*45 mm betragen, die minimale Volume 190 cm³. Verwenden Sie nur Kupferleiter.
• VORSICHT!
  Risiko eines elektrischen Schlags – Es kann erforderlich sein, dass mehr als ein Trennschalter (Sicherung) das Gerät vor der Wartung abschaltet werden muss.

Installation:

Installationsort:

Das Gerät sollte in Innenräumen an einem Ort mit einer Höhe von etwa 1,5 m über dem Boden installiert werden, an dem die durchschnittliche Raumtemperatur herrscht. Es sollte vor direkter Sonneneinstrahlung, Abdeckungen oder Wärmequellen geschützt werden, um Fehlmessungen bei der Temperaturregelung zu vermeiden.

Wichtig!

• Die Installation sollte von einem qualifizierten Elektriker durchgeführt werden, der über Kenntnisse im Umgang mit Schaltplänen und in der elektrischen Sicherheit verfügt, und dabei die Anweisungen befolgen.
• Bitte überprüfen Sie vor der Installation, ob die tatsächliche Spannung den technischen Daten des Geräts entspricht. Unterbrechen Sie die Stromversorgung, um die Sicherheit von Personen und Gerät zu gewährleisten.
• Schützen Sie das Gerät während der Installation vor physischen Beschädigungen durch Herunterfallen oder Stöße. Sollte dies dennoch geschehen, wenden Sie sich bitte an den Lieferanten für eine Wartung.
• Halten Sie das Gerät von Säuren, Laugen und anderen ätzenden Feststoffen, Flüssigkeiten und Gasen fern, um Schäden zu vermeiden.
• Vermeiden Sie übermäßige Beanspruchung während des Betriebs, um das Gerät vor mechanischen Schäden zu schützen.
• Lesen Sie alle Anweisungen und Unterlagen sorgfältig durch und bewahren Sie diese zur späteren Bezugnahme auf.

VORSICHT: Unterbrechen Sie vor der Installation die Stromversorgung am Leistungsschalter oder an der Sicherung, um Feuer, Stromschläge oder den Tod zu vermeiden!

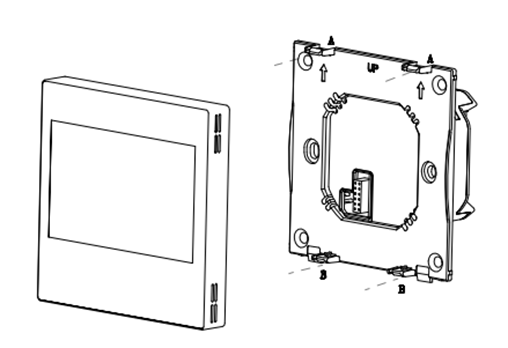

1. Trennen Sie das Gerät in zwei Teile: die Frontblende und den Unterteil.
2. Stecken Sie alle Kabel gemäß den unten abgebildeten Schaltplänen in die richtigen Anschlüsse und ziehen Sie die Schrauben fest.
3. Befestigen Sie den Unterteil mit Schrauben an einer Anschlussdose und montieren Sie anschließend die Frontblende wieder.
4. Vergewissern Sie sich, dass das Gerät ordnungsgemäß montiert ist, schalten Sie es ein, und es ist betriebsbereit.

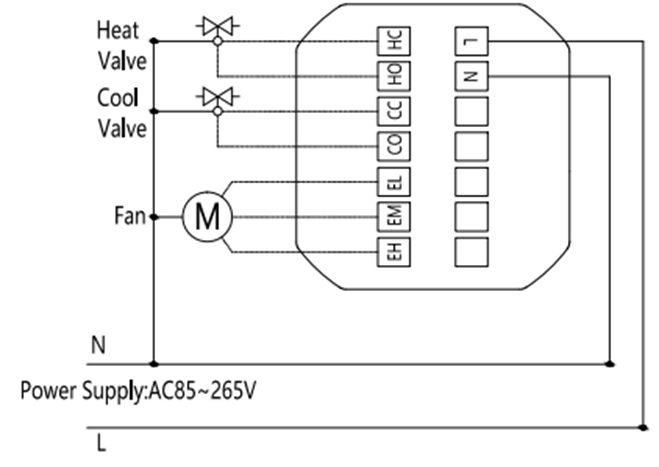

Anschluß:

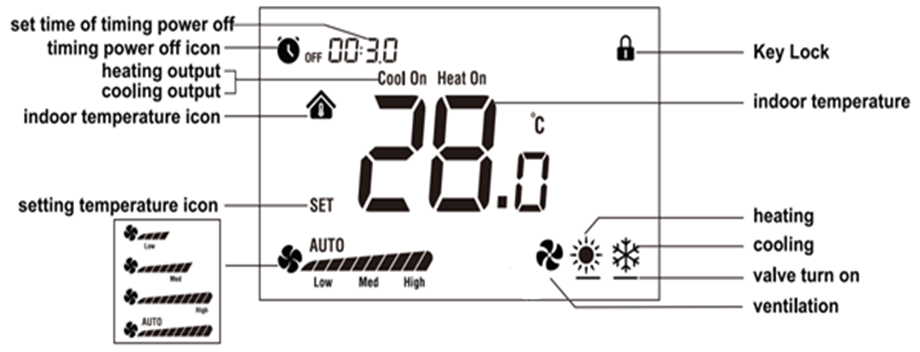

Tasten und Anzeige:

Funktionen:

Ein-/Aus-Einstellung

Beim Einschalten zeigt das Gerät „OFF“ an. Drücken Sie Ein/Aus Taste, um zur Bedienoberfläche zu gelangen. Drücken Sie im Normalbetrieb die Taste Ein/Aus, um das Gerät auszuschalten. Die Anzeige „OFF“ erscheint und alle Ausgänge sind ausgeschaltet.

Zeitgesteuerte Abschaltung

Halten Sie im normalen Betriebsmodus die Tasten Ein/Aus und M für 3 Sekunden gedrückt, um das Einstellungsmenü für die zeitgesteuerte Abschaltung aufzurufen. Drücken Sie runter oder hoch, um den Einstellwert anzupassen. Drücken Sie M, um die Einstellung zu speichern und zum normalen Betriebsmodus zurückzukehren. Anschließend wird das Symbol für die zeitgesteuerte Abschaltung auf dem Bildschirm angezeigt. Einstellbereich: 00–12 (fortlaufend), Einstellschritte: jeweils eine halbe Stunde, kleinste Einheit: eine Stunde.

Zeitgesteuerte Abschaltung aufheben: Schalten Sie das Gerät manuell ein oder aus; die zeitgesteuerte Abschaltung wird automatisch deaktiviert und der Einstellwert ändert sich auf 0. Alternativ können Sie den Wert der zeitgesteuerten Abschaltung auf 00:00 setzen, um diese aufzuheben.

Tastensperre

Halten Sie im normalen Betriebsmodus oder im Ausschaltmodus die Tasten runter + hoch für 3 Sekunden gedrückt, um die Einstellungen für die Sperre/Entsperrung aufzurufen. Wenn   auf dem Bildschirm erscheint, sind die Tasten gesperrt und alle Tasten sind unwirksam. Wenn das Symbol vom Bildschirm verschwindet, sind die Tasten entsperrt und alle Tasten können bedient werden.

Einstellung der Lüftergeschwindigkeit

Drücken Sie im Normalmodus die Lüftertaste, um zwischen den Lüftergeschwindigkeiten „Niedrig, Mittel, Hoch, Auto“ zu wechseln.

Hinweis: Im Lüftungsmodus ist die Option „Auto“ nicht verfügbar.

Temperatureinstellung

Drücken Sie im normalen Betriebsmodus die Taste runter oder hoch, um den Wert der Solltemperatur einzustellen. Der Einstellbereich liegt zwischen 5 und 37 °C, die Einstellschritte betragen 0,5 °C. Drücken Sie die Taste runter , um den Wert der Solltemperatur zu verringern, und die Taste hoch , um ihn zu erhöhen. Drücken Sie anschließend die Taste M zur Bestätigung oder warten Sie 8 Sekunden lang, ohne eine Aktion durchzuführen. Das Gerät kehrt dann zum normalen Betriebsmodus zurück und speichert die Änderung automatisch.

Einstellung des Betriebsmodus

Drücken Sie im normalen Betriebsmodus die Taste M, um den Betriebsmodus nacheinander zwischen Kühlen --> Heizen --> Lüften umzuschalten.

Manuelle Steuerung des Ventilators

Auch wenn die Ventilatorgeschwindigkeit manuell eingestellt ist, steuert das Gerät den Ventilator in folgenden Situationen automatisch:

Kühlmodus:

Raumtemperatur ≤ Solltemperatur: Ventil schließt und Ventilator stoppt;

Raumtemperatur ≥ Solltemperatur +1 °C: Ventil und Ventilator öffnen sich.

Heizbetrieb:

Raumtemperatur ≥ Solltemperatur: Ventil schließt und Lüfter stoppt;

Raumtemperatur ≤ Solltemperatur -1 °C: Ventil und Lüfter öffnen sich.

Lüftungsbetrieb:

Der Lüfter läuft normal entsprechend der eingestellten Lüftergeschwindigkeit, das Ventil wird zwangsweise geschlossen.

Hinweis: Die Lüfterleistung hat im Lüftungsbetrieb nichts mit der Solltemperatur zu tun.

Lüfterautomatisierung

Hinweis: Der Ventilator läuft nur, wenn sich das Ventil öffnet.

Fehler am Temperatursensor

Wenn der Temperatursensor nicht funktioniert, wird „0,0“ angezeigt, der Lüfter schaltet sich aus und das Ventil schließt sich automatisch.

Verbinden des Gerätes:

1. Vorgehensweise zum Verbinden mit dem Zigbee-Netzwerk
2. Halten Sie im normalen Betriebsmodus die Tasten Hoch +M gleichzeitig für 3 Sekunden gedrückt, um den Bildschirm für die Netzwerkkopplung aufzurufen.
3. Das SET-Symbol beginnt zu blinken, und der 99-Sekunden-Countdown startet. Wenn das Gerät innerhalb von 99 Sekunden erfolgreich mit dem Netzwerk verbunden wurde, wird der Bildschirm für die Netzwerkkopplung automatisch verlassen und der normale Betriebsmodus aufgerufen.
4. Wenn der 99-Sekunden-Countdown abgelaufen ist und die Netzwerkkopplung immer noch nicht erfolgreich war, verlässt das System automatisch den Kopplungsmodus und kehrt zum normalen Betriebsmodus zurück.
5. Leuchtet das Antennensymbol dauerhaft, bedeutet dies, dass die Netzwerkkopplung erfolgreich war. Andernfalls bedeutet dies, dass die Netzwerkkopplung fehlgeschlagen ist.

Geheimes Menü:

Halten Sie im augeschalteten Zustand (OFF) die Taste M + Lüfter gedrückt, um das geheime Menü aufzurufen. Geben Sie das Passwort 5138 ein, drücken Sie M zur Bestätigung und rufen Sie das Einstellungsmenü auf. Drücken Sie die Lüftertaste, um zwischen den Parametern zu wechseln, und drücken Sie runter oder hoch, um den Einstellungswert zu ändern. Drücken Sie anschließend M, um die Änderung zu speichern und das Menü zu verlassen.

 Spezifikation:

• Netzteil: AC85~265V, 50/60Hz
• Widerstandslast: ≤3A
• Eigenverbrauch: ≤1W
• Temperatursensor: NTC 10K
• Arbeitsumgebung: 0~55°C;  <95 % RH (Nicht-Kondensation)
• Temperatureinstellung: 5-37 °C (einstellbar)
• Maß: 86* 86*14 mm
• Lochneigung: 60-65 mm (60 oder 86 Standard-Abzweigdose)
• Überstromschutz: Erforderlicher externer 10A-Leistungsschalter
• Funkfrequenz: 2,4 GHz
• Sendeleistung: 20dBm
