MCO S41X Wandschalter Benutzerhandbuch

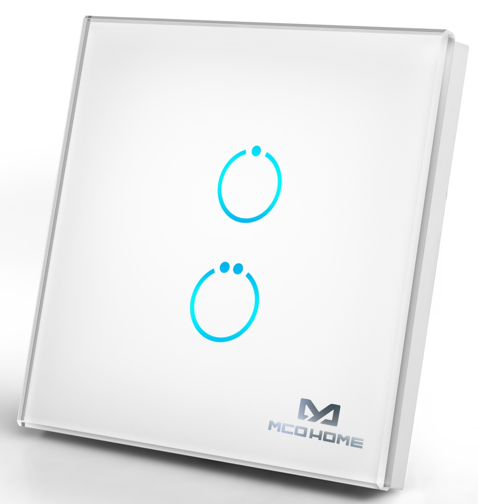

Der Touch-Panel-Schalter ist ein Wandpanel mit integriertem Zigbee 3.0-Modul. Dank seines eleganten Designs und seiner zuverlässigen Leistung eignet sich das Panel zur Steuerung von Haushaltsgeräten wie Lampen, Motoren, Kaffeemaschinen, Fernsehern usw.

Warnhinweise:

• Lies die Anleitung, bevor du das Gerät startest!
• Dieses Produkt ist kein Spielzeug. Bleiben Sie außer Reichweite von Kindern und Tieren!
• Setzen Sie das Gerät nicht Feuchtigkeit, Wasser oder andere Flüssigkeiten aus. Keine Flüssigkeiten in die Nähe oder auf das Gerät legen!
• Versuchen Sie nicht, das Gerät selbst zu zerlegen, zu reparieren oder zu modifizieren!
• Dieses Produkt ist ausschließlich für den Innengebrauch gedacht. Nicht im Freien verwenden!
• VORSICHT!
  Nur in eine UL/ETL/CE-zertifizierte Kunststoff-Abzweigdose eingebaut. Die Mindestgröße sollte 65*65*45 mm betragen, die minimale Volumen 190 cm³. Verwenden Sie nur Kupferleiter.
• VORSICHT!
  Risiko eines elektrischen Schlags – Es kann erforderlich sein, dass mehr als ein Trennschalter (Sicherung) das Gerät vor der Wartung abgeschaltet werden muss.

Installation:

WICHTIG:

• Die Installation im Hauptverteilerkasten (in der Regel außerhalb Ihres Hauses) sollte von einem qualifizierten Elektriker durchgeführt werden, der mit Schaltplänen vertraut ist und über Kenntnisse der elektrischen Sicherheit verfügt.
• Lesen Sie alle Anweisungen und Unterlagen sorgfältig durch und bewahren Sie diese zum späteren Nachschlagen auf.

VORSICHT: Unterbrechen Sie vor der Installation die Stromversorgung am Schutzschalter oder an der Sicherung, um Feuer, Stromschlag oder Tod zu vermeiden!

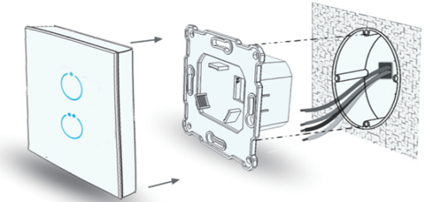

1. Trennen Sie das Gerät in zwei Teile: das Touchpanel und den Unterteil.
2. Stecken Sie alle Kabel in die richtigen Klemmen, indem Sie den unten stehenden Schaltplänen folgen, und ziehen Sie die Schrauben fest.
3. Befestigen Sie den Unterteil mit Schrauben an einer Anschlussdose und montieren Sie anschließend das Touchpanel wieder.
4. Vergewissern Sie sich, dass das Gerät fest sitzt, schalten Sie es ein und es ist betriebsbereit.

Anschluß:

MH-S411-ZB30

MH-S412-ZB30

Verbinden des Gerätes:

Drücken Sie eine beliebige Taste zweimal kurz und halten Sie dieselbe Taste anschließend 5 Sekunden lang gedrückt. Währenddessen blinkt die Netzwerk-Anzeige in der oberen linken Ecke, was darauf hinweist, dass das Gerät in das Zigbee-Netzwerk eingebunden wird.

Hinweis: Durch dieselbe Vorgehensweise können Sie das Gerät auch auf die Werkseinstellungen zurücksetzen.

Spezifikation

• Netzteil: AC90~250V, 50/60Hz
• Überstromschutz:
  1. Für das Modell MH-S411-ZB30 ist ein externer 10-A-Leistungsschalter erforderlich
  2. Für das Modell MH-S412-ZB30 ein externer 16-A-Leistungsschalter erforderlich
• Funkfrequenz: 2,4 GHz
• Sendeleistung: 20dBm
