MCO Home F7-MWH Water Heating-Thermostat Benutzerhandbuch

Der Thermostat F7-MWH-ZB30 ist ein Zigbee 3.0-fähiges Gerät zur Regelung der Raumtemperatur. Er wird hauptsächlich zur Steuerung von Warmwasserbereitungssystemen wie Wandheizkesseln, Warmwasserventilen, Heizungsstellern usw. eingesetzt, während der F7-MEH-ZB30 für elektrische Heizsysteme vorgesehen ist. Das Gerät zeichnet sich durch hohe Zuverlässigkeit und Praxistauglichkeit aus.

Warnhinweise:

• Lies die Anleitung, bevor du das Gerät startest!
• Dieses Produkt ist kein Spielzeug. Bleiben Sie außer Reichweite von Kindern und Tieren!
• Setzen Sie das Gerät nicht Feuchtigkeit, Wasser oder andere Flüssigkeiten aus. Keine Flüssigkeiten in die Nähe oder auf das Gerät legen!
• Versuchen Sie nicht, das Gerät selbst zu zerlegen, zu reparieren oder zu modifizieren!
• Dieses Produkt ist ausschließlich für den Innengebrauch gedacht. Nicht im Freien verwenden!
• VORSICHT!
  Nur in eine UL/ETL/CE-zertifizierte Kunststoff-Abzweigdose eingebaut. Die Mindestgröße sollte 65*65*45 mm betragen, die minimale Volumen 190 cm³. Verwenden Sie nur Kupferleiter.
• VORSICHT!
  Risiko eines elektrischen Schlags – Es kann erforderlich sein, dass mehr als ein Trennschalter (Sicherung) das Gerät vor der Wartung abgeschaltet werden muss.

Installation:

Installationsort:

Das Gerät sollte in Innenräumen an einem Ort mit einer Höhe von etwa 1,5 m über dem Boden installiert werden, an dem die durchschnittliche Raumtemperatur herrscht. Es sollte vor direkter Sonneneinstrahlung, Abdeckungen oder Wärmequellen geschützt werden, um Fehlmessungen bei der Temperaturregelung zu vermeiden.

Wichtig!

• Die Installation sollte von einem qualifizierten Elektriker durchgeführt werden, der über Kenntnisse im Umgang mit Schaltplänen und in der elektrischen Sicherheit verfügt, und dabei die Anweisungen befolgen.
• Bitte überprüfen Sie vor der Installation, ob die tatsächliche Spannung den technischen Daten des Geräts entspricht. Unterbrechen Sie die Stromversorgung, um die Sicherheit von Personen und Gerät zu gewährleisten.
• Schützen Sie das Gerät während der Installation vor physischen Beschädigungen durch Herunterfallen oder Stöße. Sollte dies dennoch geschehen, wenden Sie sich bitte an den Lieferanten für eine Wartung.
• Halten Sie das Gerät von Säuren, Laugen und anderen ätzenden Feststoffen, Flüssigkeiten und Gasen fern, um Schäden zu vermeiden.
• Vermeiden Sie übermäßige Beanspruchung während des Betriebs, um das Gerät vor mechanischen Schäden zu schützen.
• Lesen Sie alle Anweisungen und Unterlagen sorgfältig durch und bewahren Sie diese zur späteren Bezugnahme auf.

VORSICHT: Unterbrechen Sie vor der Installation die Stromversorgung am Leistungsschalter oder an der Sicherung, um Feuer, Stromschläge oder den Tod zu vermeiden!

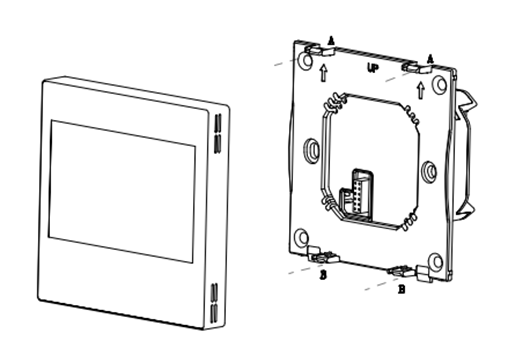

1. Trennen Sie das Gerät in zwei Teile: die Frontblende und den Unterteil.
2. Stecken Sie alle Kabel gemäß den unten abgebildeten Schaltplänen in die richtigen Anschlüsse und ziehen Sie die Schrauben fest.
3. Befestigen Sie den Unterteil mit Schrauben an einer Anschlussdose und montieren Sie anschließend die Frontblende wieder.
4. Vergewissern Sie sich, dass das Gerät ordnungsgemäß montiert ist, schalten Sie es ein, und es ist betriebsbereit.

Anschluß:

Passiver Wandkessel                           Aktives, normal schließendes Ventil

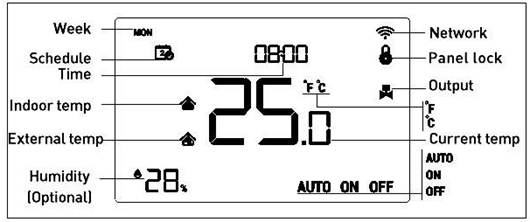

Tasten und Anzeige:

Funktionen:

Ein-/Ausschalten

Beim Einschalten zeigt das Gerät „OFF“ an, alle Ausgänge sind ausgeschaltet. Drücken Sie Taste mit dem Kreissymbol, um zwischen den Modi zu wechseln (Auto->Ein->Aus).

Nach dem Einschalten zeigt das Gerät die aktuelle Woche, die Ortszeit, den Betriebsmodus, die aktuelle Temperatur, den Ausgangsstatus usw. an.

Hinweis: Wenn die Hintergrundbeleuchtung erlischt, drücken Sie zunächst die Taste, um die Hintergrundbeleuchtung wieder einzuschalten, und drücken Sie dann die Taste erneut, um die entsprechende Funktion auszuführen.

Temperatureinstellung

Drücken Sie im normalen Betriebszustand die Taste runter oder hoch, um den Sollwert einzustellen; die Einstellschritte betragen 0,5 °C. Nach Abschluss der Einstellung wird diese gespeichert und das Gerät kehrt zur normalen Bedienoberfläche zurück, wenn 3 Sekunden lang keine Taste betätigt wird.

Hinweis: Im Automatikmodus gilt der geänderte Wert nur für den aktuellen Zeitraum; er hat keinen Einfluss auf den voreingestellten Zeitwert. Wenn über dem AUTO-Symbol ein Kreis angezeigt wird, bedeutet dies, dass die Solltemperatur für den aktuellen Zeitraum geändert wurde.

Bedienfeldsperre

Drücken Sie im normalen Betriebsmodus gleichzeitig die Kalendertaste + runter, um das Bedienfeld zu sperren bzw. zu entsperren. Wenn das Schlosssymbol angezeigt wird, ist das Bedienfeld gesperrt und kann nicht bedient werden; wenn das Schlosssymbol verschwindet, ist das Bedienfeld entsperrt und kehrt zum normalen Betrieb zurück.

Steuerungsspezifikation

• Wenn die gemessene Temperatur < Einstelltemperatur - 0,5 °C (1 °F) ist, wird der Ausgang aktiviert und das Ausgangssymbol angezeigt.
• Wenn die gemessene Temperatur ≥ Einstelltemperatur + 0,5 °C (1 °F) ist, wird der Ausgang deaktiviert und das Ausgangssymbol ausgeblendet.

Einstellung der Ortszeit

Halten Sie im normalen Arbeitsmodus die Kalendertaste für 3 Sekunden gedrückt, um die Einstellungsoberfläche für die Ortszeit aufzurufen. Drücken Sie runter oder hoch, um den Einstellwert anzupassen, und drücken Sie die Kalendertaste, um zwischen den Parametern Woche -> Stunde -> Minute zu wechseln und die Einstellung zu speichern und das Menü zu verlassen. Drücken Sie die Kalendertaste, um das Menü sofort zu verlassen, ohne die Einstellungen zu speichern.

Einstellung der Zeitintervalle im Automatikmodus

Drücken Sie in der normalen Benutzeroberfläche kurz auf die Kalendertaste, um die Einstellungen der Zeitintervalle aufzurufen. In Tabelle 1 wird die Woche für die Zeitplanung konfiguriert. Drücken Sie runter und hoch, um die Wochennummer von 1 bis 10 einzustellen. Wenn Sie beispielsweise die Wochennummer 1 wählen, bedeutet dies, dass die Zeitplanung nur für Samstag geändert wird; wählen Sie die Wochennummer 5, bedeutet dies, dass die Zeitplanung für Montag bis Sonntag synchron geändert wird (jeder Tag ist gleich). Die Auswahl von Woche 3 bedeutet, dass die Zeitplan-Einstellung für Mo–Fr synchron geändert wird, und so weiter. Drücken Sie die Kalendertaste zur Bestätigung. Geben Sie anschließend die Zeit- und Temperatureinstellungen für die Zeiträume 1–4 ein (siehe Tabelle 2). Drücken Sie runter und hoch, um den entsprechenden Wert anzupassen, und drücken Sie die Kalendertaste, um zwischen den zu ändernden Elementen zu wechseln.

Drücken Sie während der Zeitplan-Einstellung die Kalendertaste, um die Einstellungen zu speichern und zur Auswahl der Wochennummer zurückzukehren. Drücken Sie beim Einstellen der Wochennummer die Kalendertaste, um die Einstellung zu verlassen.

Das Gerät kehrt nach längerer Inaktivität ohne manuelle Bedienung zur Startseite zurück. Die Einstellung wird nicht gespeichert, wenn Sie nicht die Kalendertaste drücken.

Tabelle 1:

Die Standardeinstellung lautet wie folgt (Tabelle 2):

Frostschutzfunktion:

Im Abschaltmodus:

1. Wenn der integrierte Temperatursensor einen Temperaturwert < 5 °C erfasst, aktiviert das Gerät den Frostschutz und die elektrische Heizung wird zwangsweise eingeschaltet.

2. Wenn der integrierte Temperatursensor einen Temperaturwert > 8 °C erfasst, deaktiviert das Gerät den Frostschutz und kehrt zum Normalbetrieb zurück.

Fehler des Temperatursensors

Wenn der Temperatursensor nicht funktioniert, wird auf dem Bildschirm „99.9“ angezeigt.

Verbinden des Gerätes:

1. Vorgehensweise zum Verbinden mit dem Zigbee-Netzwerk
2. Halten Sie im normalen Betriebsmodus die Tasten runter + hoch gleichzeitig für 3 Sekunden gedrückt, um die Netzwerk-Kopplungsoberfläche aufzurufen und den Kopplungsstatus anzuzeigen (die Anzeige „000“ bedeutet offline, die Anzeige „111“ bedeutet online). Durch Drücken der Kalendertaste können Sie die Oberfläche verlassen und zur Startseite zurückkehren.

3. Wenn eine neue Netzwerkkopplung erforderlich ist, drücken Sie die Taste hoch erneut kurz, um die Zigbee-Netzwerkverbindung zu aktivieren.

4. Wenn das Antennensymbol zu blinken beginnt, haben Sie die Netzwerkkopplungs-Oberfläche aufgerufen; auf dem Bildschirm wird „NET“ sowie ein Countdown für die Netzwerkkopplung angezeigt.

5. Wenn das Antennensymbol  durchgehend leuchtet, ist die Netzwerkkopplung erfolgreich. Andernfalls ist die Netzwerkkopplung fehlgeschlagen.

Geheimes Menü:

Drücken Sie lange auf die Kalendertaste, um die Einstellungsoberfläche des geheimen Menüs aufzurufen. Drücken Sie die Kalendertaste, um zwischen den zu ändernden Optionen zu wechseln, und drücken Sie dann runter oder hoch, um den Einstellungswert anzupassen. Drücken Sie nach Abschluss der Einstellung auf die Kalendertaste, um zu speichern und das Menü zu verlassen.

 Spezifikation:

•  Netzteil: AC85~265V, 50/60Hz
• Ausgang: F7-MWH-ZB30 ≤ 3 A
• Eigenverbrauch: ≤1W
• Temperatursensor: NTC 10K
• Arbeitsumgebung: 0~55°C;  <95 % RH (Nicht-Kondensation)
• Temperatureinstellung: 5-37 °C (einstellbar)
• Maß: 86* 86*14 mm
• Lochneigung: 60-65 mm (60 oder 86 Standard-Abzweigdose)
• Überstromschutz: Erforderlicher externer 10A-Leistungsschalter
• Funkfrequenz: 2,4 GHz
• Sendeleistung: 20dBm
