Frient Vibration Sensor - FRIZWISZB-137 - DE

Not your language: click here for English

Für weitere Informationen zum Produkt folgen Sie den jeweiligen Links:

• Mehrsprachiges Handbuch

Vorsichtsmaßnahmen

• Beim Abnehmen der Abdeckung zum Batteriewechsel - elektrostatische Entladung kann elektronische Bauteile im Inneren beschädigen.
• Montieren Sie den Sensor immer in Innenräumen, da er nicht wasserdicht ist.

Einem Netzwerk beitreten

1. Öffnen Sie das Gehäuse des Geräts, indem Sie den Verschluss auf der Oberseite des Geräts drücken, um die Frontplatte von der Rückseite zu entfernen.





2. Legen Sie die beiliegenden Batterien in das Gerät ein, achten Sie dabei auf die Polarität
3. Schließen Sie das Gehäuse
4. Der Vibrationssensor beginnt nun mit der Suche (bis zu 15 Minuten) nach einem Zigbee-Netzwerk, dem er beitreten kann.
5. Stellen Sie sicher, dass das Zigbee-Netzwerk für beitretende Geräte geöffnet ist und den Vibrationssensor  akzeptiert.
6. Während der Einstiegssensor nach einem Zigbee-Netzwerk sucht, dem er beitreten kann, blinkt die rote LED.
7. Wenn die rote LED aufhört zu blinken, hat sich der Vibrationssensor erfolgreich dem Zigbee-Netzwerk angeschlossen.

Platzierung

• Stellen Sie den Sensor in einem Raum mit einer Temperatur zwischen 0-50°C auf.
• Im Falle eines schwachen oder schlechten Signals ändern Sie den Standort des Vibrationssensor oder verstärken Sie das Signal mit einem Smart Plug oder Range Extender

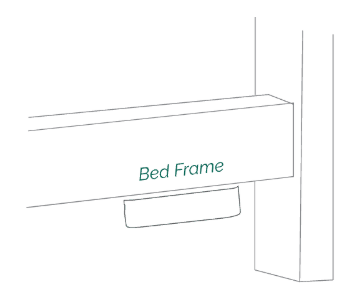

• Der Vibrationssensor kann im Innenraum an verschiedenen Oberflächen angebracht werden, etwa an Fenster, Schränken, Stühlen, Tischen, Betten, Rohren, einem Kompressor oder an anderen Orten, an denen die Erklärung von Schwingungen nützlich ist.

Montage

• Reinigen Sie die Oberfläche vor der Montage.

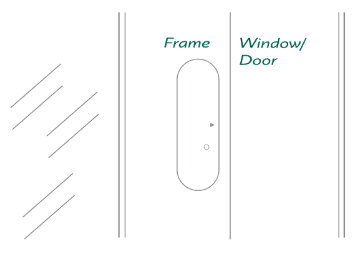

• Der Vibrationssensor sollte mit dem bereits auf der Rückseite des Sensors angebrachten Doppelklebeband am Rahmen befestigt werden.
• Drücken Sie fest, um den Sensor zu sichern.
• Es gibt viele Möglichkeiten, den Sensor und den Magneten zu montieren, da Fenster und Türen sehr unterschiedlich sind. Die wichtigste Überlegung ist, dass der Magnet so nahe wie möglich an dem durch den grauen Pfeil gekennzeichneten Punkt auf dem Sensor angebracht werden sollte.

• Der Sensor und der Magnet können auf separaten dreidimensionalen Ebenen angebracht werden, was sich jedoch auf den maximal zulässigen Abstand auswirkt. Der Magnet kann auch an der Seite des Sensors oder parallel zu ihm platziert werden.

Ihr Gerät zurücksetzen

Das Zurücksetzen ist erforderlich, wenn Sie Ihren Vibrationssensor  mit einem anderen Gateway verbinden möchten oder wenn Sie einen Werksreset durchführen müssen, um abnormales Verhalten zu beseitigen.

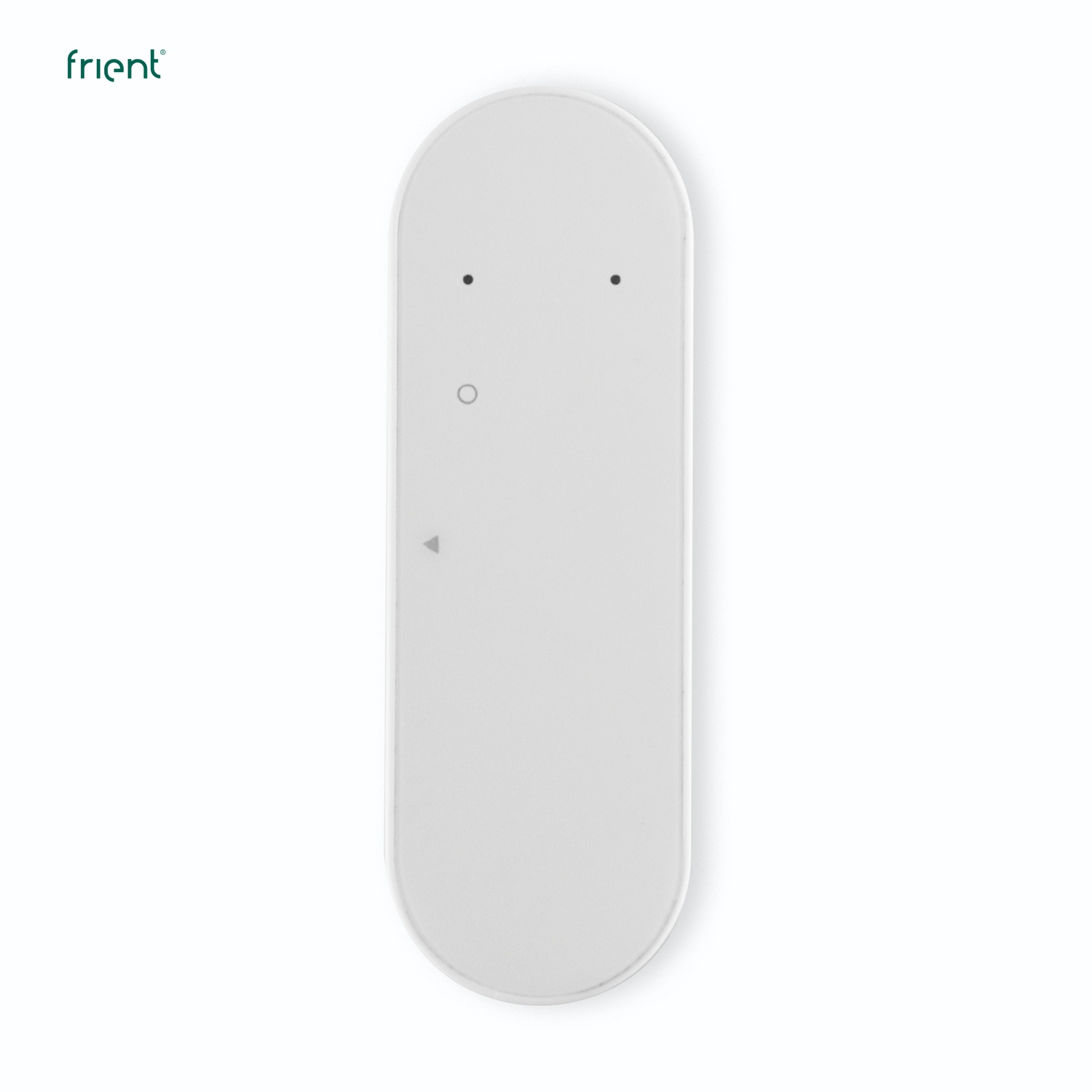

Die Reset-Taste ist mit dem kleinen Ring auf der Vorderseite des Sensors gekennzeichnet.

Schritte zum Zurücksetzen

1. Halten Sie die Reset-Taste für ca. 8-10 Sekunden gedrückt.
2. Während Sie die Taste gedrückt halten, blinkt die LED zunächst einmal, dann zweimal hintereinander und schließlich mehrmals hintereinander.
3. Lassen Sie den Taster los, während die LED mehrmals hintereinander blinkt.
4. Nachdem Sie die Taste losgelassen haben, zeigt die LED ein langes Blinken, und der Reset ist abgeschlossen.

Modi

• SUCHE IM GATEWAY-MODUS - Rotes Blinken im Sekundentakt über einen längeren Zeitraum bedeutet, dass das Gerät nach einem Gateway sucht.
• VERBINDUNGSABBRUCHMODUS - Wenn die rote LED 3 Mal blinkt, bedeutet dies, dass das Gerät keine Verbindung zu einem Gateway herstellen konnte.
• NIEDRIGBATTERIEBETRIEB - Zwei aufeinanderfolgende rote LED-Blitze alle 60 Sekunden bedeuten, dass die Batterie ausgetauscht werden sollte.

Fehlersuche

• Bei schlechtem oder schwachem Signal ändern Sie den Standort des Einstiegssensors. Andernfalls können Sie Ihr Gateway an einen anderen Ort verlegen oder das Signal mit einem Smart Plug verstärken.
• Wenn die Suche nach einem Gateway zeitlich abgelaufen ist, wird sie durch einen kurzen Druck auf die Taste neu gestartet.

Batteriewechsel

1. Öffnen Sie das Gehäuse des Geräts, indem Sie den Verschluss auf der Oberseite des Geräts drücken, um die Frontplatte von der hinteren Abdeckung zu entfernen.
2. Tauschen Sie die Batterien unter Beachtung der Polaritäten aus. Der Vibrationssensor  verwendet 2xAAA-Batterien.
3. Schließen Sie das Gehäuse.
4. Testen Sie den Vibrationssensor.

Spezifikationen:

• Frequenz: Zigbee 3.0
• Batterietyp: 2x AAA LR3
• Batterielebenszeit: 2 Jahre
• IP Klasse: IP40
• Betriebstemperatur: 0 bis 50°C
• Abmessungen:
  Sensor: 76 x 26 x 17 mm
• Relative Luftfeuchtigkeit: 5% - 85%, nicht kondensierend
• Farbe: Weiß
• Temperatursensor: 0 bis +50°C
• Auflösung: 0.1°C (Genauigkeit ± 0.5°C)
